电力系统的稳定
1) 电力系统稳定的定义
电力系统的稳定性就是在给定的初始运行方式下,系统受到物理扰动后还能重新获得运行平衡点,并且该平衡点大部分系统状态量均未超越限值,继尔保持系统稳定性的能力。
2) 稳定的分类
电力系统稳定可分以下几种类型:
静态稳定:是指电力系统受到小干扰后,不发生非周期性失步,自动回复到运行状态能力;
暂态稳定:至电力系统受到大干扰后,各同步电机保持同步运行并过渡到新的或者回复到原来的运行稳定性能力,通常指保持第一或者第二周期不失步的功角稳定;
动态稳定:指电力系统受到大、小干扰后,在自动调节和控制装置的作用下,保持长过程运行稳定性能力;
电压稳定:至电力系统受到小的或者打的干扰后,系统电压能够保持或恢复到允许的范围之内,不发生电压崩溃的能力。
3)稳定物理因素分类
决定电力系统稳定的物理因素可分为:功角稳定性、电压稳定性、频率稳定性。
配电网典型接线形式
电力系统中低压配电网是直接联结用电用户的供电网络,电力配电网接线方式的决定了配电网络的供电可靠性,根据供电可靠性的要求,变压器的容量及分布地点,地理环境等情况,配电系统常采用的典型接线方式有:放射状接线、有备用电源的放射式及环式接线,其中环式接线又分为单侧供电环网和双侧供电环网接线。
1)单回路放射式接线
图1 配电网单回路放射状接线
此种接线方式,常用于D类供电区域,少数C类地区也适用该类接线方式,特点是简单经济,线路较长,缺点是供电可靠性较差。
2)有备用电源的单回路放射状接线
图2 配电网又备用电源的放射状接线
此种接线方式是基于上述接线方式基础上,增加了备用电源点,特点是在部分线路段内如出现故障情况下,可用备用电源进行供电。
3)环网供电接线结构

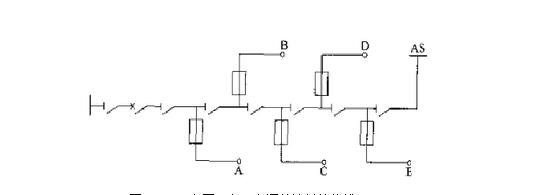

图3 配电网环网接线结构
环网型接线最大的特点是供电可靠性强,能有效保障重点用电用户用电,该种接线方式适用于B类以上地区。缺点是投资较大。
4)双电源环网接线
图4 双电源环网接线
双电源环网型接线是配电网络结构最优接线形式,对于整个供电区域而言,此种接线方式无论线路故障点发生在何处,它多能使其他用电区域能迅速恢复供电,而且,故障点所隔离的区域面积较小,受影响的用电用户也很少。
