优特科技:规范地线管理 杜绝地线事故

发布时间:2015-01-25 14:19:17  来源:昊亿电管家  作者:官网

1. 概述
近年来,在各地配电网中,陆续出现了不按照规章制度执行导致的现场人身伤亡事故,分析事故原因,大多是人为疏忽导致。随着配网自动化建设的进行,一次设备的自动化程度大幅提高,网架结构更加合理,为配网的安全运行提供一定的帮助,但是分析目前的现状,仍然存在诸多不完善的地方,存在安全隐患。总结为以下两点:
1)配网设备操作大多是以手动操作为主,设备数量多,种类复杂,对操作人员的素质要求比较高,容易出现误操作
2)配网的管理特点及人员结构决定了在配网中容易出现人为误操作事故,配网现场作业人员成份比较复杂,包括系统内部工作人员、工程施工人员、外协作业人员、用户电工等,成员个人素质参差不齐,导致现场不按规章制度作业的情况时有发生。
随着微机防误闭锁装置在变电站的应用,微机防误闭锁装置的运行为电力生产的安全提供了有力的保障。但微机防误闭锁装置并没有将临时接地线的使用进行有效的管理,临时接地线的使用依然存在混乱的情况,全国因地线使用不规范引起的事故时有发生。据国网公司统计,与临时接地线有关的电气误操作事故占误操作事故总数的60%,针对上述问题不但需要完善临时接地线的管理措施,还应在技术上寻求突破,实现便捷、灵活的电子化临时接地线管理。
DXGLQ地线管理器是用来管理变电站或电厂里所使用的临时接地线的智能电子设备,它可以与微机防误闭锁装置联机使用,也可以独立运行使用。
2.产品组成
地线管理器由地线管理器主机与检测闭锁机构组成,它们之间通过1根4芯电缆连接构成,4芯电缆的作用是提供RS485通信与24V电源供电。当地线管理器与防误主机连接使用时,它们之间可使用RS232、RS422、以太网等通信方式连接。

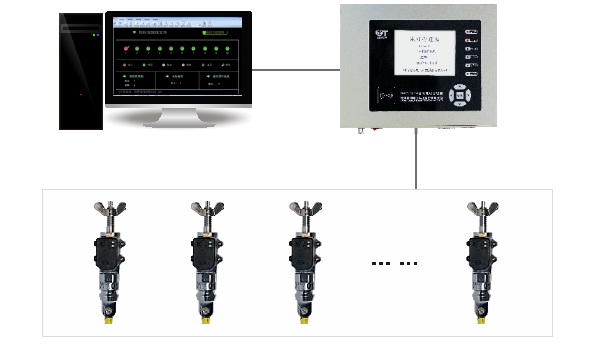

地线管理主机负责管理控制检测闭锁机构,并向防误主机提供地线的实时状态,执行防误主机的解闭锁命令。检测闭锁机构负责检测识别地线和解锁闭锁地线,它的数量可根据地线数量进行配置。系统结构如下图所示:

3.功能特点
1)地线管理功能
采用成熟的RFID技术,对每个临时接地线设置唯一ID编码,并通过检测闭锁机构进行强制闭锁,只有获取授权后才能取走地线,在任务完成后必须还回对应的地线才能进行下一步操作,从而保证临时接地线的授权使用。
2)地线实时状态跟踪

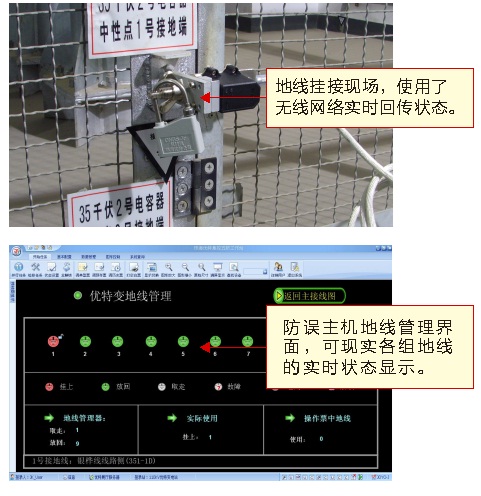

通过地线管理器或防误主机可以实时显示当前地线使用状态,可以直观了解到临时接地线的状态信息。通过配合无线地线检测装置还可以实现实时显示相关地线挂接到对应的地线桩的情况。
3)取用记录
可对每次取用地线的记录进行存储,可在地线管理器主机和防误主机上查询相关记录,同时支持操作记录的导出。
4)地线管理器内置液晶显示
3.5寸液晶显示屏,显示地线的在线状态,简单直观,便于轻松使用。
5)安装方便灵活
可使用配套的智能地线柜整体安装,美观大方且安装更简便;也可在已有的工具柜或工具室内采用 壁挂方式安装主机及检测闭锁机构。
6)机械紧急解锁
紧急情况下,可采用五防配套的机械解锁钥匙紧急取用临时接地线,保证抢修工作的顺利进行。
7)全程语音提示
贯穿操作全过程的语音提示,使操作更加方便快捷。
4.工作原理
每根临时接地线的地线头上安装有地线识别码片,用来标识地线的唯一编号。而每个检测闭锁机构上安装有无线码片识别电路和闭锁机构,当地线头挂到检测闭锁机构指定的卡位上时,检测闭锁机构上的无线码片识别电路将识别到码值,从而识别地线身份并能将正确的地线闭锁。检测闭锁机构可以安装在工具室的墙壁上或地线柜内。当防误主机授权后,检测闭锁机构可将已闭锁的地线解锁或将还回来的地线闭锁,从而实现地线的闭锁与解锁功能。
地线管理主机统一管理各个检测闭锁机构,同时通过通信通道向防误主机报告地线当前状态,或执行防误主机的解锁或闭锁命令。在有挂接地线的操作任务时,防误主机通过地线管理主机解锁所选择的临时接地线,未被选择的地线则仍处于闭锁状态。防误主机可通过无线网络检测到临时接地线的实时状态,并直观地显示在界面上。
5.操作流程
1)与微机防误闭锁装置联机使用
当涉及到临时接地线操作时,五防系统模拟传票后,防误主机自动发命令给地线管理器解锁操作票中对应序号的临时接地线,操作人员即可把检测闭锁机构中的临时接地线取走,带到现场进行操作。
操作地线过程中,当接地线挂接地线桩位置错误,或者拆除接地线位置错误,电脑钥匙将实时提示错误,并禁止下一步操作,正确后即可进行下一步的操作。
当地线操作完成后,临时地线拆除以后,地线需要放到检测闭锁机构中,检测闭锁机构对临时地线进行判断,如果是对应的临时接地线,操作完成,否则地线管理主机将进行警告提示,要求放回正确的临时接地线,同时操作暂停,需要放置正确的临时接地线后才能继续下一步工作。

2)独立运行
地线管理主机和检测闭锁机构共同工作,不接入其他系统中。这时可以通过刷卡方式,选择解锁检测闭锁机构,取用临时接地线。这时地线管理器只核对临时接地线的存放位置是否正确,以及记录相关的取用地线记录,不对地线的先后次序进行强制闭锁。
6.结束语

地线管理器是用来管理变电站或电厂里所使用的临时接地线的智能电子设备。使用地线管理器不但可以解决目前微机防误闭锁装置对临时接地线无法识别管理的等问题,还能实时查询地线是否正在使用,做到按章使用,规范管理,有记录可查。防止随意地混乱使用,为电力安全生产提供有力的保障。
