JSQ-1A解锁器简介

发布时间:2014-11-16 10:31:45  来源:昊亿电管家  作者:官网

概述
电力行业中普遍使用微机防误闭锁装置对开关、刀闸、接地线、网门等运行设备进行闭锁,目的是防止人为误操作事故发生。优特公司目前拥有一系列完整的的产品线,用以满足绝大部分应用场合的防误应用,其中就包括变电站防误、配网防误、电子操作票等等,为用户在生产过程中提供安全可靠的防护。
目前在一些“小、微型”变电站中,电气设备数量少、防误功能需求简单,而传统的变电站防误系统功能齐全、涉及面广,维护量大,因而导致成本较高,如果在这类型变电站使用,往往会导致功能冗余,不利于用户资产的合理配置,造成浪费。
当微机防误闭锁在配网应用时,由于配网生产作业存在地域分散,需要更为灵活的操作模式,可以让操作人员随时随地的进行模拟、接票、操作、回传等工作。目前配网系统方案中,采用的是PDA手持终端,该产品功能多,模块集成度高,但同时又需要兼顾手持操作的需求,因此导致一方面屏幕偏小不利于输入和操作,而另一方面整体体积又偏大不利于操作和携带,缺乏人性化和便利性。
在电子操作票系统中,监护人阅读和提示操作内容,操作人在监护下进行操作。目前该系统产品中,操作人使用的是普通防误电脑钥匙,由于电脑钥匙功能非常齐全,并且带有显示屏、语音提示等模块,而这些模块在监护人手持机上均已配置,所以功能较为冗余,造成了不必要的浪费。

JSQ-1A解锁器外观图
为了更好的满足用户的需求,节省用户投资,我公司推出了JSQ-1A解锁器。 该产品采用了蓝牙通讯方式,结构简单小巧,不含屏幕、语音等部件,可配合PDA手持终端、智能手机或者平板电脑使用(以下简称终端)。作业人员使用终端通过无线通讯网络从服务器接收操作指令,通过终端的屏幕和语音提示操作内容,然后按照终端的提示内容将解锁器插入目标闭锁设备进行操作。本产品结构简单、功能精简、维护量少、性价比高,可以适用于各类低端变电站、配网系统、电子操作票系统之中,填补了公司产品在该领域的空白。
应用范围及系统结构
中低端变电站、配网系统、电子操作票系统均可以使用本产品,其服务器通过无线通讯网络与智能手持终端连接,其中还可以通过安全级别极高的防火墙以保障通讯链路安全,无线通讯网络包括GSM、CDMA、WCDMA、LTE、WLAN、ZIGBEE等方式;终端与解锁器之间,通过蓝牙连接。
解锁器兼容目前大部分常见的防误锁具,包括机械锁、电编码锁、验电器、高压带电显示器等等,可以适应各类应用场合。
●中低端变电站防误
由解锁器、平板电脑及微机防误闭锁系统软件可组成适用于中低端变电站防误操作系统。该系统采用平板电脑作为终端,安装了微机防误闭锁系统软件,内置一次接线图,可以独立进行模拟预演、开票等操作;平板电脑与解锁器之间通过蓝牙通信;平板电脑模拟预演之后,生成操作票,然后将其传送至解锁器,进而由解锁器通过机械或电气驱动来控制闭锁锁具,完成操作票的执行。本系统能够通过操作票的模拟预演、生成操作票、执行操作票、操作票追忆等一系列的操作来独立完成对防误闭锁设备的操作控制,从而构成一个完整的五防系统。基于平板电脑的便携性,操作人员可以方便的将其携带到操作现场,实时的核对设备位置、状态等信息,大大的提高了安全性和操作效率。
低端变电站防误闭锁系统应用示意图
●配网系统
搭载了解锁器的配网系统,由解锁器、智能手持终端、配网防误软件组成。智能手持终端安装了配网防误软件,利用无线通讯网络与配网调度中心通讯,完成任务分配、人员调度、操作结果收集与确认等一系列功能;同时也可以与操作管理中心进行实时通讯,依靠接收操作中心的操作指令或者独立模拟预演生成操作票,然后将其传送至解锁器,进而由解锁器通过机械或电气驱动来控制闭锁锁具,完成操作票的执行,最后将操作结果和设备状态上传至配网调度中心。

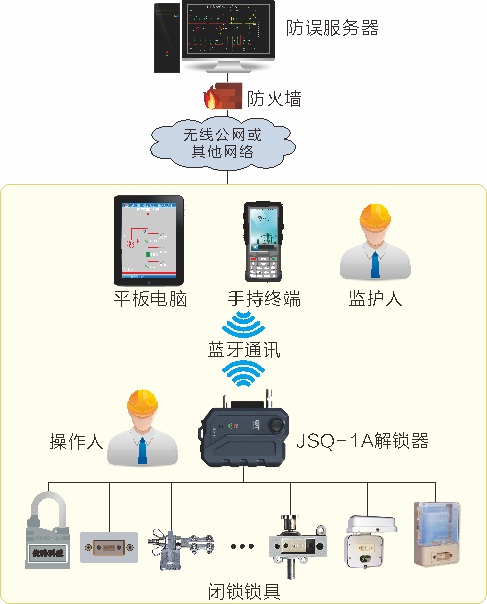

配网防误系统应用示意图
解锁器产品将原有的操作模式化整为零,更加灵活多变,用户可以采用主流的大屏手持终端(例如智能手机、平板电脑)安装配网防误系统软件之后,方便的进行信息浏览、模拟预演、开票,然后使用简单小巧的解锁器操作设备,极大的提高了用户体验和工作效率。
●电子操作票系统
在电子操作票系统中,监护人手持机用来接收操作内容,并通过屏幕或者语音向监护人提供操作信息,而操作人手持机主要是对设备进行操作。用户可以采用主流的大屏手持终端(例如PDA手持终端、平板电脑)安装电子操作票系统软件,作为监护人手持机。监护人可以方便的进行信息浏览、模拟预演、开票、监护等操作,而操作人则使用简单小巧的解锁器操作设备。
搭载了解锁器的电子操作票系统,由解锁器、智能手持终端、电子操作票软件组成。智能手持终端安装了电子操作票软件,内置接线图等设备信息,可独立进行模拟预演、开票,或者是利用无线通讯网络与上位机服务器通讯,接收操作指令;进行操作时,监护人持智能手持终端,操作人持解锁器,共同完成操作。任务开始时由监护人确认操作票内容,然后通过智能手持终端将操作指令发送至解锁器,进而操作者持解锁器操作闭锁设备,完成操作票的执行,操作结果和设备状态将回传至智能手持终端,并由监护人确认。
电子操作票系统应用示意图。
功能特点及性能指标
■无线编码,编码系统采用全球唯一码;
■无线采码,解锁器采码为非接触式采码;
■“黑匣子”功能,能保存操作信息,掉电后数据不会丢失;
■可对多种锁具进行解锁与检测操作;
■通信模式:蓝牙,可视范围内最大通信距离为10米;
■充电模式:支持USB充电与无线充电;
■自动蓝牙在线监控技术,操作时蓝牙离线报警,保证操作状态下蓝牙实时在线;
■智能电源监控技术(APF),自动检测电池故障,保证系统低功耗运行;
■兼容性:与平板电脑、智能手机、优特手持终端都可配合工作。
■工作温度范围:-35℃~+70℃
■续航操作次数:25℃下可连续操作2万次;
■-25℃下可连续操作5000次;
■-35℃下可连续操作700次;
■4M容量记忆体;
■采用电池内置式设计,整体结构防水防尘等级达到IP54标准;

       ■整机重量:120克
